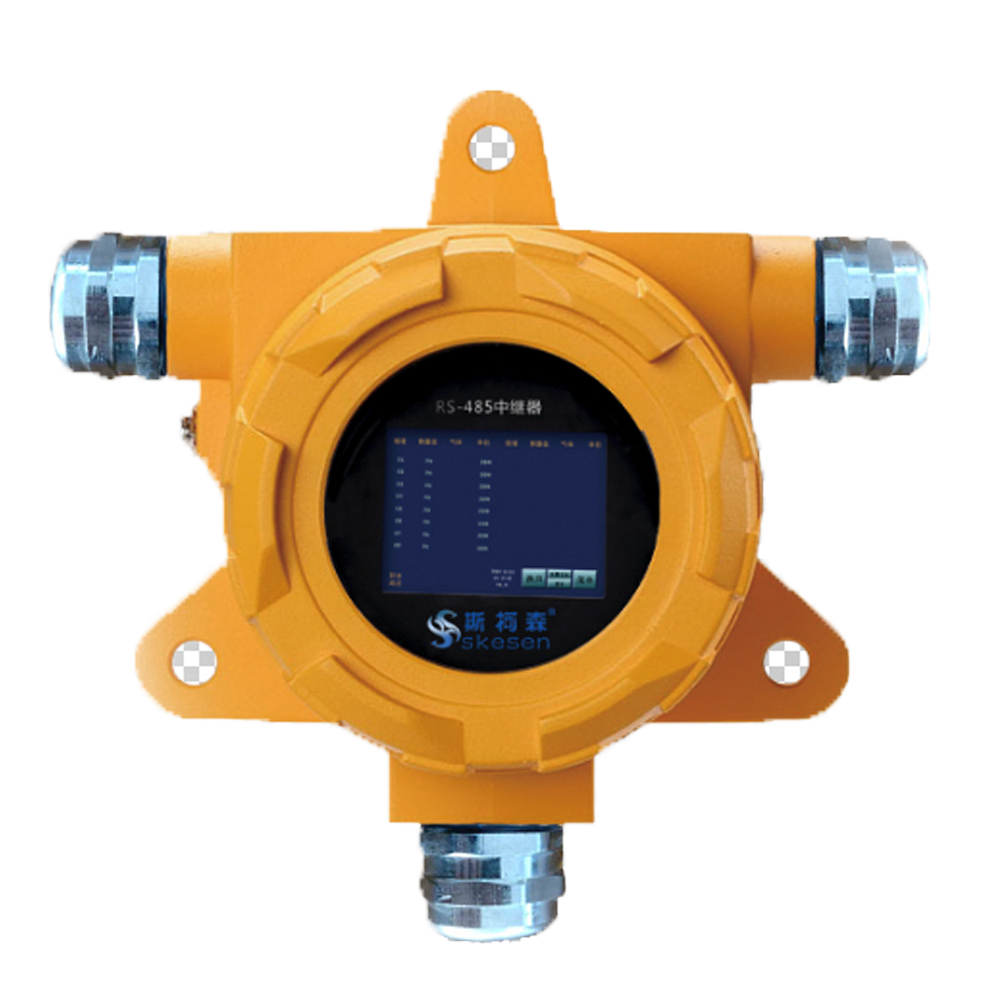

RS485有线中继器网络版

485有线中继器网络版是斯柯森科技专为RS485现场总线延长电缆距离而设计的工业级隔离中继器产品。可以将总线的双绞线电缆延长一倍的通讯距离(与速率相关),实现了2个总线段节点
  联系热线:020-36082908
产品简介
Product introduction

产品简介及应用领域
    本产品是斯柯森科技专为RS485 现场总线延长电缆距离而设计的工业级隔离中继器产品。可以将总线的双绞线电缆延长一倍的通讯距离(与速率相关),实现了2个总线段节点间的电气隔离,具有极强的总线抗干扰功能。同时实现了信号再生,增加节点数的功能。彩色显示屏参数查看与配置,用户可以查询该分线下各气体检测仪的信息。
    本产品支持2路扩展独立RS485电缆数据接口,彼此之间完全电气隔离。具有总线故障智能切断功能,当某段总线段出现故障时,系统会将其自动切断,不会影响另外总线段。该产品支持点对点及点对多点网络结构。
    该系列产品采用斯柯森独创的专有技术,数据透明/非透明传输,自动切换数据方向,无须任何设置,支持RS485总线常规速率,解决了延长电缆传输距离问题。该产品继承并保留了RS485总线的全部优点,实现了总线距离延长、电气及地线隔离、降低干扰等性能,本产品解决了电磁干扰、地环干扰和雷电破坏的难题,同时还具有如下优点:工业设计、低功耗、隔离保护、总线故障智能切断、IP30防护等级、铝制加强机壳、宽电源(DC10-35V)输入等优点。

产品特点
    ★  支持RS485总线常规速率,数据透明/非透明传输;
    ★  支持延长RS485总线电缆1倍传输距离;
    ★  支持多种组网应用:点对点、链型、星型,并可组合为更复杂的网络拓扑结构;
    ★  每个电接口采用独立电源模块供电,完全隔离了总线段与总线段间,总线与设备间的地线 回路;同时采用光电隔离技术,隔离内部通讯与总线数据信号,有效保护了通信设备免受 电源地线回路和浪涌的干扰破坏;
    ★  电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能;
    ★  具有独创的总线故障智能切断功能,电源监测功能;
    ★  丰富的LED状态指示灯,全方位显示总线状态;
    ★  工业级设计,低功耗、超强防磁场、防辐射及抗干扰功能;
    ★  高强度金属外壳;

规格参数
Specification parameters
产品名称 RS485有线中继器网络版
电接口
接口类型5PIN的接线端子

通信速率

2400、9600(用户可定制)

终端电阻

120Ω

操作接口
显示屏2.4寸彩色液晶显示屏
操作方式遥控器+按键(开盖)
电源及保护
工作电压DC10V-35V值,典型值DC24V
工作电流

典型值100mA工程安装配件24V

电压保护提供反接保护
电流保护350mA (信号短接保护)
工作环境
操作温度宽温类型:-40 ~ 85 °C
操作温度5  ~ 95% RH(非凝露)
存放温度-40 ~ 85 °C
