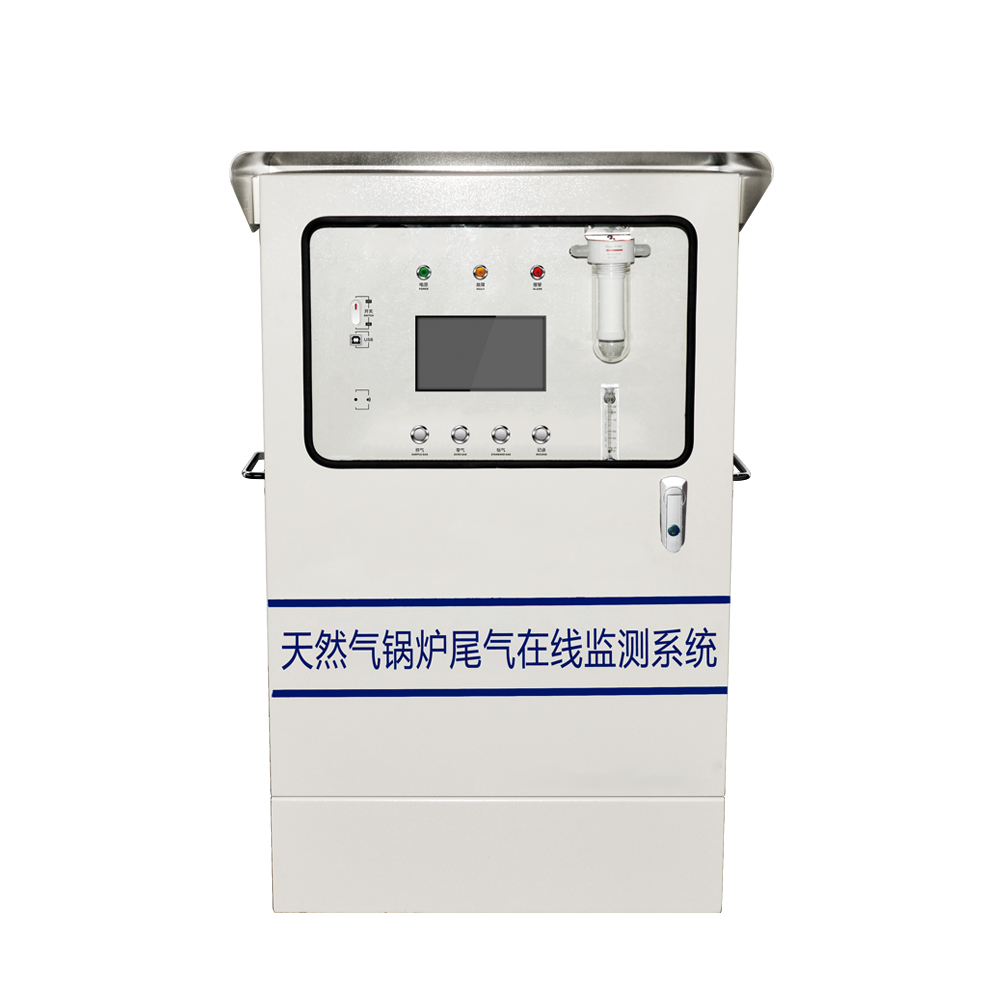

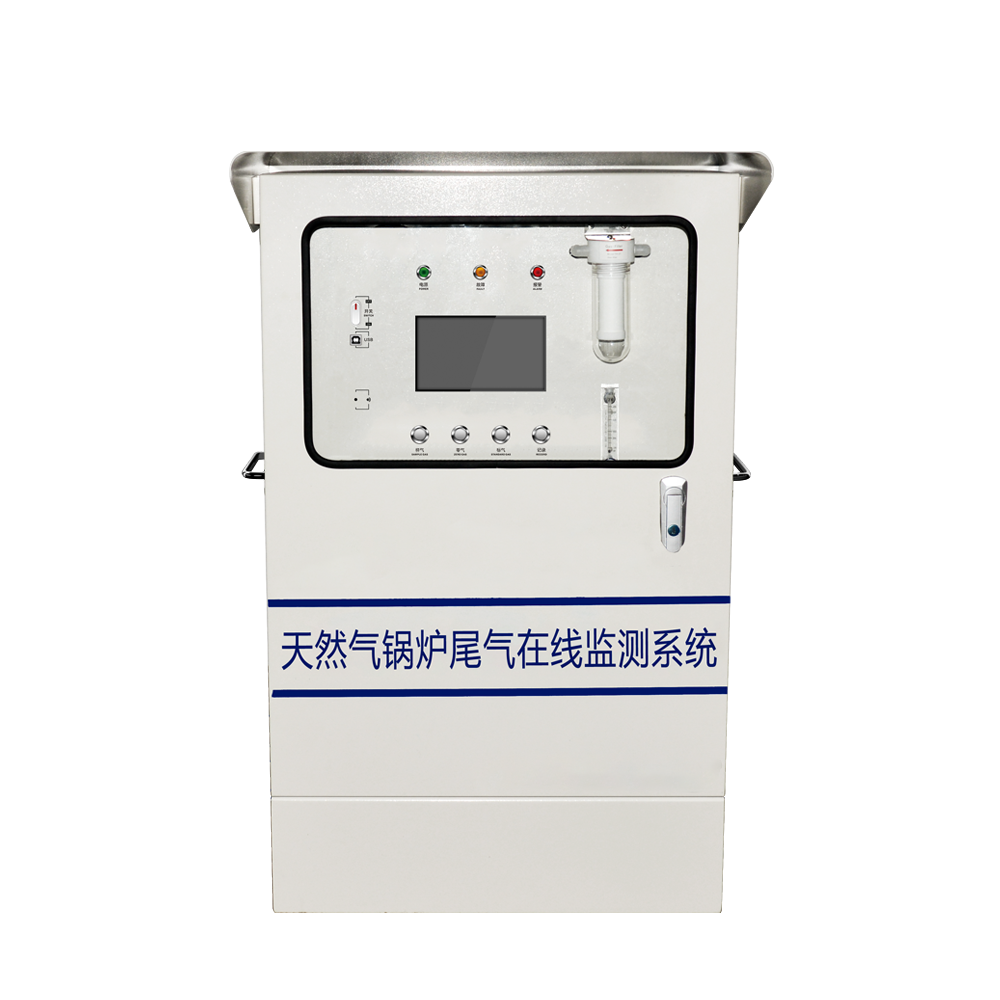

天然气锅炉尾气在线检测系统

天然气锅炉尾气在线检测系统

监 测 系 统 图: 系统采气分析流程:在 废气治理设备前端和后端都安装 废气取样器,样气从取样器经伴热管线再到冷肼进行快速除水除油,样气在后端管路冷凝,之后经过精细的除尘过滤/恒... 立即咨询

监 测 系 统 图:





系统采气分析流程:在 废气 治理设备前端和后端都安装 废气 取样器,样气从取样器经伴热管线再到冷肼进行快速除水除油,样气在后端管路冷凝,之后经过精细的除尘过滤/恒压/恒流调节后到分析单元进行分析排放浓度。此外,治理设备后端安装压力传感器和流量传感器,一并采入废气,并在系统里运算分析,显示净化前 废气 的浓度、净化后 废气 的浓度、流速、流量、温度、压力、去除率等等七参数。

1、多平台通讯:数据可直接传入政府平台,且同时支持厂家组建平台,分级监控,多维度通讯和报警功能,还可实现手机和电脑远程监控;

2、灵活的方案配置:
紧跟环保政策对不同行业的排放标准,对各行业的废气排放监测不断优化升级,结构一体化设计,模块化集成,针对不同行业拥有丰富的应用经验及监测方案;

3、精确的监测数据:
可同时监测多种污染气体,内置先进的交叉干扰运算模块,温湿度检测及补偿,更精准的反馈现场浓度值;

5,PRE预处理装置:
采用行业领先的PRE预处理装置,在高温,高湿度,粉尘,油气的环境下稳定运行,可大大延长在恶劣环境下的使用寿命。

6,稳定性超强:
针对废气不同行业应用进行严格的进料筛选工序,及十几年行业经验的研发人员匠心打造,大幅度提高监测设备的可靠性。

设计依据:
相关政策、规划和工作意见
《国务院关于印发国家环境保护“十二五”规划的通知》(国发〔2011〕42 号)
《国务院关于加强环境保护重点工作的意见》(国发〔2011〕35 号)
《大气污染防治行动计划》(国发〔2013〕37 号)
《关于开展燃气锅炉氮氧化物治理工作的通知》(冀气领办〔2018〕177 号)
《污染源自动监控管理办法》
《河北省污染源在线监控实施方案》
《河北省重点污染源自动监控管理工作实施方案》
相关技术标准规范
《固定污染源废气 氮氧化物的测定定电位电解法》HJ 693-2014
《固定污染源排气中颗粒物测定与气态污染物采样方法》GB/T16157
《污染源在线自动监控(监测)系统数据传输标准》HJ/T212-2005
《自动化仪表工程施工及验收规范》GB/50093
《环境空气质量标准》(GB3095-2012)
《大气污染物综合排放标准》(GB16297-1996)
《固定污染源烟气排放连续监测技术规范》(HJ/T 75-2007)
《固定污染源排放烟气连续监测系统技术要求及检测方法》(HJ/T 76-2007)


产 品  型 号 SKSG-A-00-00
检 测  原 理 电化学、紫外光离子、催化燃烧、热导等。
检 测 参 数 1 处理前废气的浓度
检 测 参 数 2 处理后废气的浓度
检 测 参 数 3 废气的去除率及排放的流速(流量)
量程(处理前) 0-2500mg/m3(注:其它量程可选)
量程(处理后) 0-200mg/m3(注:其它量程可选)
检    出   限 ≤0.01mg/m³
重    复   性 ≤±1%
检 测  精 度 ≤0.5%F.S
采 样  流 量 0.5-0.8L/MIN(进口双管路采气泵)
功       耗 ≤500W
电       源 AC220V/50Hz
防 水  防 雷 户外防水防雷设计
检 测  环 境 温度:-10~50℃   湿度:10%~90%RH
报   警   器 多功能三色报警灯
响 应  时 间 T90≤10S
输 出  信 号 4-20mA、Modbus485/RS232/以太网/4G 全网通无线联网
系 统  组 成 采样器、预处理系统、分析仪、控制系统、人机界面、数据分析及传输、报警系统、运维系统、历史报表、智慧平台


产品参数:

产 品  型 号 SKSG-A-00-00
检 测  原 理 电化学、紫外光离子、催化燃烧、热导等。
检 测 参 数 1 处理前废气的浓度
检 测 参 数 2 处理后废气的浓度
检 测 参 数 3 废气的去除率及排放的流速(流量)
量程(处理前) 0-2500mg/m3(注:其它量程可选)
量程(处理后) 0-200mg/m3(注:其它量程可选)
检    出   限 ≤0.01mg/m³
重    复   性 ≤±1%
检 测  精 度 ≤0.5%F.S
采 样  流 量 0.5-0.8L/MIN(进口双管路采气泵)
功       耗 ≤500W
电       源 AC220V/50Hz
防 水  防 雷 户外防水防雷设计
检 测  环 境 温度:-10~50℃   湿度:10%~90%RH
报   警   器 多功能三色报警灯
响 应  时 间 T90≤10S
输 出  信 号 4-20mA、Modbus485/RS232/以太网/4G 全网通无线联网
系 统  组 成 采样器、预处理系统、分析仪、控制系统、人机界面、数据分析及传输、报警系统、运维系统、历史报表、智慧平台
